Architekturseil Onlineshop / Konfigurator

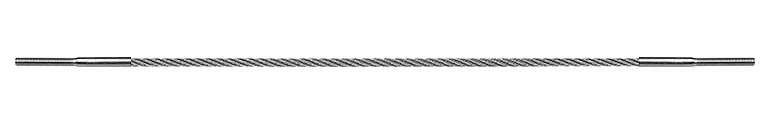

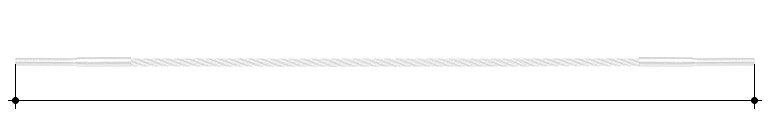

TYP A

Endverbindungen: beidseitig AUSSENGEWINDE FINE LINE rechtsgängig

Typ	Artikel-Nr.	Seil-Ø (6-Litzen) in mm	Abm. A	in B	mm C	D
A-33	78233	3	M3	50	30	3,10
A-35	78235	3	M3	70	50	3,10
A-43	78243	4	M4	60	30	4,32
A-46	78246	4	M4	90	60	4,32
A-53	78253	5	M5	60	30	5,25
A-56	78256	5	M5	90	60	5,25
A-63	78263	6	M6	70	30	6,20
A-67	78267	6	M6	110	70	6,20
A-84	78284	8	M8	90	40	8,20
A-88	78288	8	M8	130	80	8,20

TYP AM

Endverbindungen: beidseitig AUSSENGEWINDE MID LINE rechtsgängig

Typ	Artikel-Nr.	Seil-Ø (6-Litzen) in mm	Abm. A	in B	mm C	D
AM-33	72910	3	M4	54	30	4,32
AM-35	72911	3	M4	84	60	4,32
AM-43	72912	4	M5	60	30	5,25
AM-46	72913	4	M5	90	60	5,25
AM-53	72914	5	M6	66	30	6,30
AM-56	72915	5	M6	106	70	6,30
AM-63	72916	6	M8	86	40	8,20
AM-67	72917	6	M8	127	80	8,20

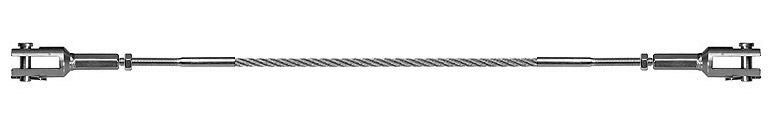

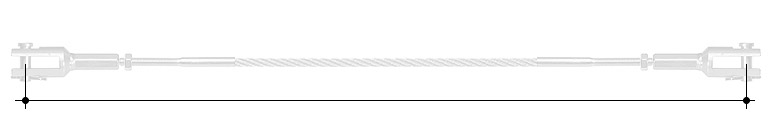

TYP B

Endverbindungen: beidseitig AUSSENGEWINDE FINE LINE rechtsgängig bzw. linksgängig mit GABEL FINE LINE mit Innengewinde

Typ	Artikel-Nr.	Seil-Ø (6-Litzen) in mm	Abm. A	in B	mm C	D	E	F	G	H
B-33	78333	3	M3	4,5	5,5	11	13,5	40,5	5,5	27
B-45	78345	4	M4	4,5	5,5	11	13,5	40,5	5,5	27
B-53	78353	5	M5	6,0	6,5	14	18,0	46,0	7,0	28
B-63	78363	6	M6	6,0	6,5	14	18,0	46,0	7,0	28
B-84	78384	8	M8	8,0	8,0	20	21,5	78,0	10,0	54

TYP BM

Endverbindungen: beidseitig AUSSENGEWINDE MID LINE rechtsgängig bzw. linksgängig mit GABEL FINE LINE mit Innengewinde

Typ	Artikel-Nr.	Seil-Ø (6-Litzen) in mm	Abm. A	in B	mm C	D	E	F	G	H
BM-33	72918	3	M4	4,5	5,5	11	13,5	40,5	5,5	27
BM-45	72919	4	M5	6,0	6,5	14	18,0	46,0	7,0	28
BM-53	72920	5	M6	6,0	6,5	14	18,0	46,0	7,0	28
BM-63	72612	6	M8	8,0	8,0	20	21,5	78,0	10,0	54

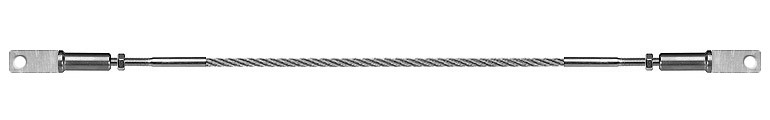

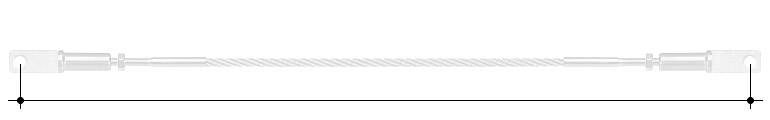

TYP C

Endverbindungen: beidseitig AUSSENGEWINDE FINE LINE rechtsgängig bzw. linksgängig mit ÖSE FINE LINE mit Innengewinde

Typ	Artikel-Nr.	Seil-Ø (6-Litzen) in mm	Abm. A	in B	mm C	D	E	F	G	H
C-33	78433	3	M3	4,7	4,5	9	14,5	41,5	4,5	25
C-43	78443	4	M4	4,7	4,5	9	14,5	41,5	4,5	25
C-53	78453	5	M5	6,2	6,0	12	19,0	47,0	6,0	25
C-63	78463	6	M6	6,2	6,0	12	19,0	47,0	6,0	25
C-84	78484	8	M8	8,5	8,0	16	26,0	80,0	8,0	50

TYP CM

Endverbindungen: beidseitig AUSSENGEWINDE MID LINE rechtsgängig bzw. linksgängig mit ÖSE FINE LINE mit Innengewinde

Typ	Artikel-Nr.	Seil-Ø (6-Litzen) in mm	Abm. A	in B	mm C	D	E	F	G	H
CM-33	72922	3	M4	4,7	4,5	9	14,5	41,5	4,5	25
CM-43	72923	4	M5	6,2	6,0	12	19,0	47,0	6,0	25
CM-53	72924	5	M6	6,2	6,0	12	19,0	47,0	6,0	25
CM-63	72925	6	M8	8,5	8,0	16	26,0	80,0	8,0	50

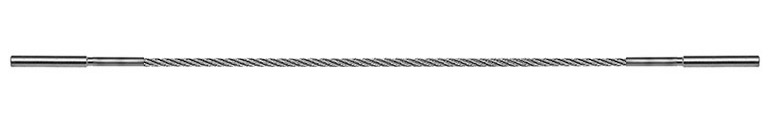

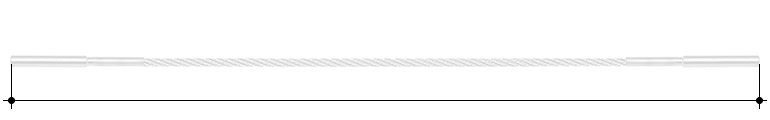

TYP D

Endverbindungen: beidseitig INNENGEWINDE FINE LINE rechtsgängig bzw. linksgängig

Typ	Artikel-Nr.	Seil-Ø (6-Litzen) in mm	Abm. A	in B	mm C	D1	D2
D-43	77943	4	M4	60	30	4,20	6
D-54	77953	5	M5	70	35	5,45	7
D-65	77964	6	M6	85	45	6,40	8
D-86	77985	8	M8	105	55	8,50	10

TYP Dm

Endverbindungen: beidseitig INNENGEWINDE MID LINE rechtsgängig bzw. linksgängig

Typ	Artikel-Nr.	Seil-Ø (6-Litzen) in mm	Abm. A	in B	mm C	D1	D2
DM-43	72926	4	M5	70	35	5,45	7
DM-54	72927	5	M6	85	45	6,40	8
DM-65	72928	6	M8	105	55	8,50	10

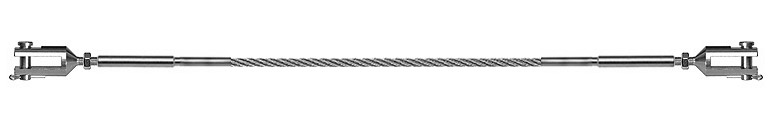

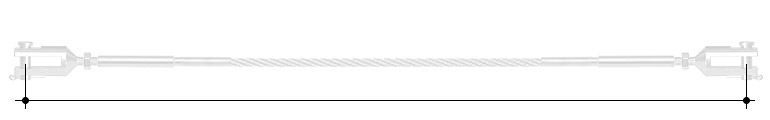

TYP E

Endverbindungen: beidseitig INNENGEWINDE FINE LINE rechtsgängig bzw. linksgängig mit GABEL FINE LINE mit Aussengewinde

Typ	Artikel-Nr.	Seil-Ø (6-Litzen) in mm	Abm. A	in B	mm C	D	E	F	G	H
E-43	78043	4	M4	4,5	5,5	11	13,5	45	5,5	30
E-54	78053	5	M5	6,0	6,5	14	18,0	67	7,0	45
E-65	78064	6	M6	6,0	6,5	14	18,0	77	7,0	50
E-86	78085	8	M8	8,0	8,5	20	24,0	92	10,0	60

TYP Em

Endverbindungen: beidseitig INNENGEWINDE MID LINE rechtsgängig bzw. linksgängig mit GABEL FINE LINE mit Aussengewinde

Typ	Artikel-Nr.	Seil-Ø (6-Litzen) in mm	Abm. A	in B	mm C	D	E	F	G	H
EM-43	72929	4	M5	6,0	6,5	14	18,0	67	7,0	45
EM-54	72930	5	M6	6,0	6,5	14	18,0	77	7,0	50
EM-65	72931	6	M8	8,0	8,5	20	24,0	92	10,0	60

TYP F

Endverbindungen: GABEL mit Aussengewinde, SPANNSCHLOSS, AUSSENGEWINDE sechskantverpresst und GABEL sechskantverpresst

Typ	Artikel-Nr.	Seil-Ø (6-Litzen) in mm	Abm. A	in B	mm C	D	E	F	G	H
F-45	78446	4	M6	8	6	9	7	10	10	6
F-56	78456	5	M8	10	8	10	8	12	11	9
F-67	78467	6	M10	12	10	11	10	14	14	10

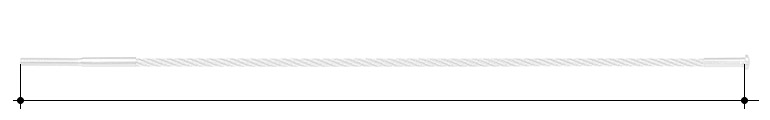

TYP G

Endverbindungen: AUSSENGEWINDE FINE LINE rechtsgängig und LINSENKOPF FINE LINE

Typ	Artikel-Nr.	Seil-Ø (6-Litzen) in mm	Abm. A	in B	mm C	D	E	F	G	H
G-33	78293	3	M3	50	30	3,10	3,10	7	36	32
G-43	78294	4	M4	60	30	4,32	4,20	8	36	32
G-53	78295	5	M5	60	30	5,25	5,45	9	43	37
G-63	78296	6	M6	70	30	6,20	6,40	10	43	37
G-84	78298	8	M8	90	40	8,28	8,50	12	65	60

TYP GM

Endverbindungen: AUSSENGEWINDE MID LINE rechtsgängig und LINSENKOPF MID LINE

Typ	Artikel-Nr.	Seil-Ø (6-Litzen) in mm	Abm. A	in B	mm C	D	E	F	G	H
GM-33	72932	3	M4	54	30	4,32	4,10	8	28,1	24,1
GM-43	72933	4	M5	60	30	5,25	5,45	9	30,8	24,6
GM-53	72934	5	M6	66	30	6,30	6,40	10	38,9	32,9
GM-63	72935	6	M8	86	40	8,20	8,50	12	49,4	44,4

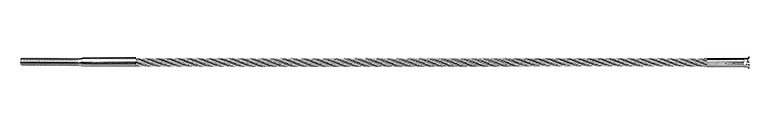

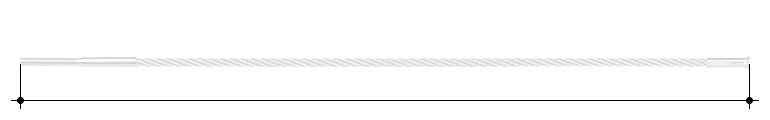

TYP H

Endverbindungen: AUSSENGEWINDE FINE LINE rechtsgängig und SENKKOPF FINE LINE

Typ	Artikel-Nr.	Seil-Ø (6-Litzen) in mm	Abm. A	in B	mm C	D	E	F	G	H
H-33	78423	3	M3	50	30	3,10	3,10	5,5	35	32,8
H-43	78424	4	M4	60	30	4,32	4,20	5,2	40	38,2
H-53	78425	5	M5	60	30	5,25	5,45	7,5	45	42,6
H-63	78426	6	M6	70	30	6,20	6,40	7,5	50	48,1
H-84	78428	8	M8	90	40	8,20	8,40	10,4	65	62,6

TYP HM

Endverbindungen: AUSSENGEWINDE MID LINE rechtsgängig und SENKKOPF MID LINE

Typ	Artikel-Nr.	Seil-Ø (6-Litzen) in mm	Abm. A	in B	mm C	D	E	F	G	H	I
HM-33	72936	3	M4	54	30	4,32	4,10	5,2	26,9	1,2	0,6
HM-43	72937	4	M5	60	30	5,25	5,45	7,5	28,9	1,2	1,2
HM-53	72938	5	M6	66	30	6,30	6,40	7,5	37,0	1,2	0,8
HM-63	72939	6	M8	86	40	8,20	8,50	10,4	45,6	1,2	1,2

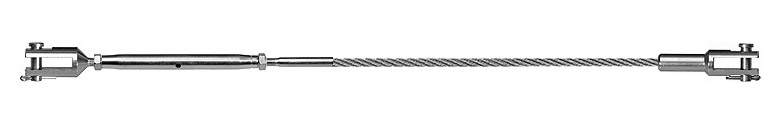

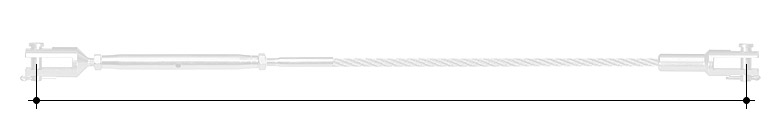

TYP I

Endverbindungen: GABEL FINE LINE mit Aussengewinde, SPANNSCHLOSS, AUSSENGEWINDE FINE LINE und GABEL FINE LINE sechskantverpresst

Typ	Artikel-Nr.	Seil-Ø (6-Litzen) in mm	Abm. A	in B	mm C	D	E	F	G
I-43	71014	4	M4	4,5	5,5	11	13,5	27	5,5
I-53	71015	5	M5	6,0	6,5	14	18,0	28	7,0
I-63	71016	6	M6	6,0	6,5	14	18,0	28	7,0
I-84	71017	8	M8	8,0	8,5	20	24,0	54	10,0
